AVN-GMCS IEEE1588 PTP Grandmaster Clock mit GPS-Empfänger
 |
||
 |
 |
|
Frontansicht |
Rückansicht |
|
AVN-GMCS IEEE1588 PTP Grandmaster Clock mit GPS-Empfänger
Das AVN-GMCS ist eine PTPv2 Grandmaster Clock zur Verwendung bei AoIP-Anwendungen. Mit dem IEEE1588-2008 PTPv2 (Precision Time Protocol) werden alle Knotenpunkte innerhalb eines Netzwerks synchronisiert. Um das zu erreichen, muss einer der Knotenpunkte zur Master Clock werden und die Zeitpakete an die anderen verteilen. Das AVN-GMCS ist so ausgelegt, dass es seine Rolle einfach und akkurat erfüllt und eine Sub-Mikrosekunden-Synchronisierung zwischen allen Knotenpunkten ermöglicht.
RAVENNA (das AES67 einschließt) ermöglicht die Verteilung von Audiosignalen in einem Netzwerk. Dies erfordert ein zeitliches Synchronisieren aller Knotenpunkte untereinander. RAVENNA erreicht das durch die Verwendung von PTP-Zeitstempeln, welche die Netzwerkzeit verteilen, aber auch die mit der Übertragung verbundene Verzögerung feststellen und die Zeit an jedem Knotenpunkt entsprechend anpassen. Die Gerätekonfigurierung, einschließlich Einrichten des PTP-Profils, erfolgt einfach mit den Steuerelementen an der Frontblende oder dem Webserver.
Im Normalbetrieb verfügt das Gerät über eine PTPv2-Zeitstempelauflösung von bis zu 8 Ns. Das AVN-GMCS verwendet eine Kombination aus GPS-Empfänger, einem PLL (Phase Lock Loop) und einer eingebauten Spezialuhr, um die präzisen, jitterarmen Uhrsignale zu erzeugen, die für das Antreiben des Zeitstempelschaltkreises des physischen Transceivers und das Bereitstellen des Holdovers, wenn das GPS-Signal verloren geht, erforderlich sind.
Die spezialisierte Borduhr ist in zwei verschiedenen Ausführungen erhältlich: TCXO & OXCO, die sich sowohl im Preis als auch in der Genauigkeit unterscheiden:
AVN-GMCS – TCXO Temperature Compensated Oscillator, Genauigkeit bis zu 1 Teil pro Million (Schlimmstfall 1 Sek. Zunahme/Abnahme alle 11.5 Tage).*
AVN-GMCOS – OCXO Oven Controlled Oscillator, Genauigkeit bis zu 0,1 Teile pro Million (Schlimmstfall 1 Sek. Zunahme/Abnahme alle 115 Tage).*
Ein separater Clock-Sync-In kann als alternative Referenzquelle für GPS dienen. Die von dem physischen Transceiver angetriebenen Clock-Ausgänge können zum Bereitstellen von Media-Clocks für externe Geräte nahe am örtlichen AVN-GMC verwendet werden, wenn sich das Gerät sowohl im „Master-“ als auch „Slave-“Status befindet. Die Clock-Ausgänge stehen als AES-3id zur Verfügung und die Wordclock mit 32, 44,1, 48, 96, 176,4 und 192 kHz. Außerdem ist ein variabler PPS-Ausgang vorhanden, der ein externes Clock-Signal entsprechend der PTP-Systemzeit zur Verfügung stellt.
Das Gerät kann mit dem eingebauten Webserver oder der LCD-Anzeige an der Frontblende konfiguriert werden. Die LEDs an der Frontblende stellen den Synchronisationsstatus, den GPS-Empfang und den Status der AC- und DC-Stromeingänge dar.
4 Allzweckausgänge (GPOs) zeigen die kritischen Zustände des Geräts an, mit einem an der rückwärtigen Blende angebrachten 9-poligen D-Sub-Anschluß. Pull-down, wenn für den GPS-Empfangsstatus aktive Pins verfügbar, externe Synchronisation vorhanden sowie AC- und DC-Strom vorhanden sind.
Das Gerät verfügt über einen Ein-/Ausschalter an der Frontblende sowie duale Stromanschlüsse - einen IEC-Stromeingang und einen 12 V-Eingang, wodurch das AVN-GMCS sowohl in Studio- als auch mobilen Anlagen verwendet werden kann. Darüber hinaus kann zum Mindern der Auswirkungen von Stromausfällen eine sekundäre Stromversorgung eingeschaltet werden. In allen Fällen überwacht das Gerät den Status von beiden Stromquellen und zeigt diesen auf der Frontblende an. Bei Stromausfällen wird ein Super-Kondensator verwendet, um den GPS-Empfänger über mehr als 20 Stunden in einem Modus mit niedrigem Stromverbrauch zu halten, wodurch sich der Empfänger wieder sofort verbinden kann und kein "Kaltstart“ erforderlich ist.

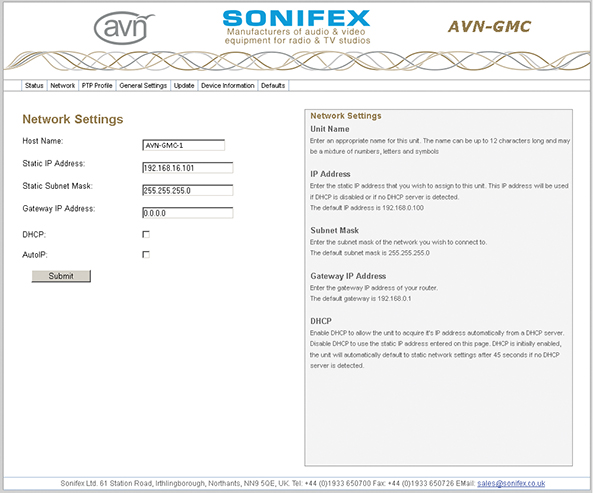

Webserver-Software
AVN-GMC verfügen über einen integrierten Webserver zur Einrichtung und Konfiguration.
Der Webserver ist responsiv und passt sich an die Größe Ihres Bildschirms an. Dadurch kann er auf
großen Bildschirmen oder auf kleinen Handgeräten wie Smartphones verwendet werden. Auf der
rechten Seite des Bildschirms werden Hilfsinformationen angezeigt, dort können Sie herausfinden,
wie das Gerät funktioniert.
Technische Daten des AVN-GMC |
|
Zeitspezifikationen |
|
| Unterstützte Profile: | Default RAVENNA, Media (AES67), AES-R16-2016 (SMPTE-ST 2059-2 & AES67 kompatibel), benutzerdefiniert |
| Zeitprotokoll: | PTPv2, IEEE1588-2008 |
| Zeitgenauigkeit: | PTP-Zeitstempelauflösung 8 Ns |
| Holdover-Drift: TCXO: OCXO: |
<90 ms <900 µs Diese Zahlen verstehen sich über 24 Stunden bei konstanter Temperatur |
| GPS-Leistung: GPS-Frequenz: |
50-Kanal-GPS-Empfänger 1575,42 MHz, L1-Band |
Uhrspezifikationen |
|
| Eingangsimpedanz: | 75Ω |
| Ausgangsimpedanz: | <75Ω |
| Antennenimpedanz: | 50Ω |
Anschlüsse |
|
| Uhreingang: | BNC weiblich |
| Taktgeberausgänge: | 3 x BNC weiblich Wordclock, AES-3id @ 32, 44,1, 48, 96, 176,4 & 192 kHz Variables PPS (1, 10, 100, 1000) TTL |
| GPS-Eingang: | SMA-Buchse |
| GPIO: | 9-polige D-Sub-Buchse, weiblich |
| Ethernet-Port: | RJ45-Buchse, 1000BASE-T, 1GbE |
| AC-Netzeingang: | Gefilterte Universal-IEC-Buchse, Dauerbelastung 85-264 VAC @47-63 Hz, max. 10W |
| DC-Eingang: Maximaler Betriebsbereich (DC): |
1 x 12 V, KPJX-45-Buchse, positive Pins 1 und 3 10,3 V bis 13,2 V DC |
Gerätetyp |
|
| AVN-GMCS: | Grandmaster Clock für PTP-Systeme, GPS, IP, TCXO, 1 ppm, Rackmontage |
| AVN-GMCOS: | Grandmaster Clock für PTP-Systeme, GPS, IP, OCXO, 0,1 ppm, Rackmontage |
Größenangaben |
|
| Abmessungen: |
48,3 cm (B) x 17,8 cm (T) 4.4 cm (H) (1HE) 19” (B) x 7” (T) x 1,8” (H) (1HE) |
| Abmessungen (verpackt): | 58,8 cm (B) x 27 cm (T) x 6,8 cm (H) 23” (B) x 10,6” (T) x 2,7” (H) |
| Gewicht: | Netto: 1,5 kg verpackt: 2,2 kg Netto: 3,2 lbs verpackt: 4,8 lbs |
Zubehör |
|
| AVN-DC-060: | 60-W-Gleichstromversorgung für die AVN-Reihe mit KPJX-4S-Stecker |
| AVN-GPS5 | GPS-Empfängerantenne und Kabel |
