Eingangskanäle - Beschreibung

Für das S2 steht eine große Auswahl an Eingangskanälen zur Verfügung. Dadurch bietet das S2 für praktisch jeden Anwendungsfall die passende Konfiguration. Gemeinsame Funktionen aller Eingangskanäle:

Ausgangszuweisung: Über eine beleuchtete Taste kann das Eingangssignal auf einen oder beide verfügbaren Summenbusse (Program PGM und Audition AUD) geschaltet werden. Bei aktiver Summenzuweisung leuchtet die Taste grün.

Einstellen des Eingangspegels - Die Grundverstärkung wird über versenkte Potentiometer vorgegeben. Im Kanalzug kann anschließend eine Feineinstellung von ±12dB über einen Trimregler vorgenommen werden.

Einstellen von Pan und Balance - Über das BAL/PAN-Poti wird die Panoramaposition eines Monosignals oder die Signalbalance in einem Stereosignal angepasst.

CUE/PFL (Pre Fade Listen) - Durch Druck auf die Taste CUE/PFL wird das Signal auf die Monitorausgänge geschaltet und kann entweder über Kopfhörer oder Studiolautsprecher abgehört werden. Über einen internen Jumper kann eingestellt werden, dass das Mischpult den CUE/PFL-Modus automatisch beendet, sobald der Kanalfader geöffnet wird. Die Taste arbeitet außerdem mit einer kombinierten Schalt- und Haltefunktion: Wird die Taste festgehalten, beendet sich der CUE/PFL-Modus, wenn die Taste gelöst wird. Bei kurzem Druck wird die Funktion jedoch dauerhaft eingeschaltet und muss durch erneutes Drücken deaktiviert werden.

Fader-Start & ON-Taste - Die ON-Taste bietet im Zusammenhang mit dem Kanalfader mehrere Funktionen. Sie kann zum Beispiel für Fernstartfunktionen, Kanalrouting und Starttimer genutzt werden. Leuchtet die Taste nicht, ist der Kanal stumm geschaltet. Rote Beleuchtung zeigt an, dass der Kanal aktiviert wurde und der Fader geöffnet werden kann. Bei geöffnetem Fader wechselt die Farbe auf grün.

Programmierbare Tasten

Um die Flexibilität der Tastenfunktionen weiter zu erhöhen, können alle Kanaltasten mit bestimmten Funktionen programmiert werden. So ist es zum Beispiel möglich, die Tastenfunktion fest zu aktivieren oder zu deaktivieren. Die ON-Taste bietet mehrere Möglichkeiten zur Gerätefernbedienung und kann auch selbst von angeschlossenen Geräten (zum Beispiel RCS®- und VCS-Ausspielsysteme) ferngesteuert werden.

Beschriftungsstreifen - Unterhalb der Fader befindet sich ein Beschriftungsstreifen.
Download S2 Laser Beschriftungsvorlage zur sauberen Beschriftung der Kanalzüge.

Fader und Leerblenden

Summenblock - Beschreibung

Für das S2-Mischpult gibt es sechs verschiedene Ausgangsmodule zur Steuerung des Monitorsystems, der Summenfunktionen und weiterer Aufgaben.

Die Summenkanalzüge stellen den Ausgang beider Summen als symmetrisches Analogsignal sowie im digitalen AES/EBU- oder S/PDIF-Format zur Verfügung. Das Pegelinstrument kann dabei entweder fest auf eine der Ausgangssummen geschaltet werden oder der Abhörsteuerung folgen.

Über die beiden Module zur Abhörsteuerung können die Signale für die Moderatorenkopfhörer, die Studiolautsprecher und die Gastkopfhörer geschaltet werden. Außerdem stellen die Module zwei zusätzliche Monitoreingänge (zum Beispiel für eine Zuspielung aus einem anderen Studio) zur Verfügung.

Es müssen mindestens drei der Summenmodule in einem S2-Mischpult verwendet werden. Die Minimalkonfiguration besteht aus S2-OMC, S2-ODP (oder S2-ODPF) und S2-ODA (oder S2-ODAF). Das Modul S2-OMS ist hingegen optional.

Meterbridge-Module - Beschreibung

Für die Meterbridge kann zwischen vier verschiedenen Pegelanzeige-Modulen, einem Korrelationsgradmesser, einem Doppel-Timer, einem Monitorlautsprecher, zwei Talkbackmodulen, sechs Quellwahlmodulen und verschiedenen Leerblenden gewählt werden. Alle Module können auf der Meterbridge frei platziert werden.

Über die verschiedenen Pegelanzeige-Module können die internen Signalpegel des Mischpultes überwacht werden. Es können bis zu drei verschiedene Pegelanzeige-Module in ein Mischpult eingebaut werden. Sie können die Pegel der folgenden Quellen anzeigen:

• Select - Das Messsignal folgt der Quellwahltaste im AUD-Summenblock. Dadurch kann das Ausgangssignal der beiden Summen (AUD und PGM), sowie die externen Zuspieler gemessen werden. Die Messung schaltet automatisch auf den PFL-Buss, wenn eine PFL-Taste gedrückt wird.
• Program - Der Ausgang der PGM-Summe. Auch hier wird die Messung umgeschaltet, wenn die PFL-Funktion genutzt wird.
• PFL - Es wird immer das PFL-Signal gemessen.

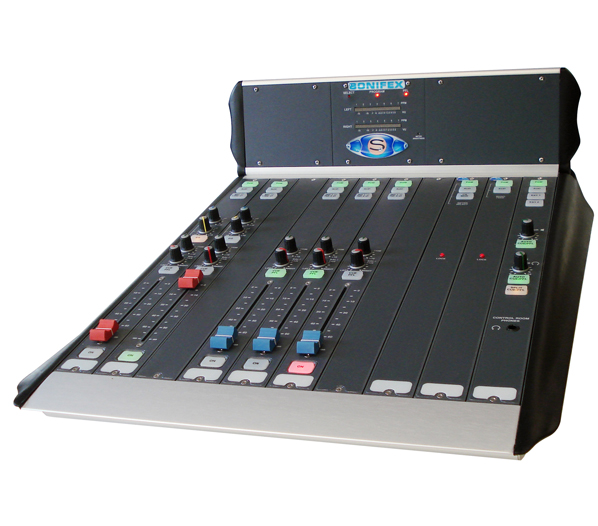

Rahmen

Der S2-Rahmen ist in Rahmenteilen für je 5 Module erhältlich. Die maximale Ausbaugröße beträgt 6 Modulträger, die maximal 30 Module aufnehmen können. Dadurch kann das S2 für alle Aufgabenbereiche, vom Sendestudio bis zum kleinen Nachrichtenraum, genutzt werden.

Stromversorgung

Skriptablagen

Kabel

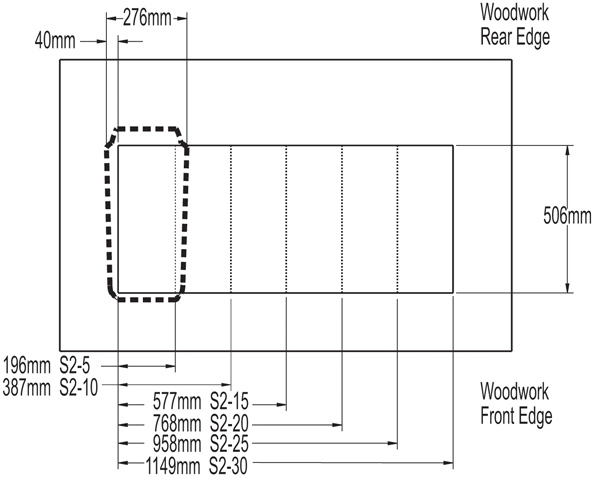

Maßangaben zur Montage in Studiomöbeln - Gewicht und Abmessungen
