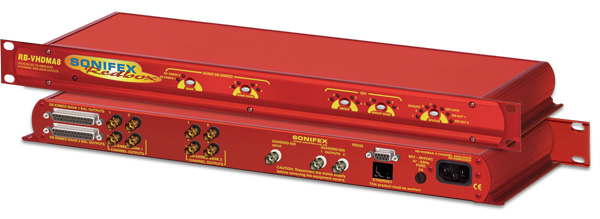

Perspektivischen Darstellung |
Frontansicht |
Rückansicht |
3G/HD/SD-SDI De-Embedder RB-VHDMA8 mit 8 analogen Ausgängen
3G/HD/SD-SDI De-Embedder RB-VHDMA8 mit 8 analogen Ausgängen
Der RB-VHDMA8 ist ein achtkanaliger
De-Embedder. Er kann bis zu zwei Gruppen zu je vier Kanälen aus dem eingehenden
Videosignal extrahieren und auf separaten Analogausgängen bereitstellen. Der
Anwender hat dabei die Wahl, ob das durchgeschleifte Videosignal am SDI-Ausgang
mit oder ohne Ton anliegen soll. Der Takt des Signals am SDI-Ausgang wird
aufgefrischt.
Alle Einstellungen zum Routing der Audiosignale werden über Drucktasten auf der Gerätefront vorgenommen. Über LEDs kann der Status des SDI-Signals und der Audiosignale überwacht werden.
Das Gerät kann über einen Ethernet-Port oder die serielle Schnittstelle ferngesteuert werden. Hierzu wird die Sonifex SCi-Software benötigt.
Es hat einen dreistufig ausgelegten SDI-Receiver mit automatischer Eingangsraten-Erkennung und -Entzerrung, zusammen mit zwei neu getakteten und individuell gepufferten SDI-Ausgängen. Es unterstützt die vollständige Palette von Single-Link 3G, HD und SD Standards, sowohl von NTSC als auch PAL, beide bis 1080p 60Hz.
Die maximalen analogen Ausgangspegel für 0 dBFS können zwischen den Werten +12 dBu, +18 dBu und +24 dBu umgeschaltet werden. Die Anpassung wird über interne Jumper vorgenommen.
Die analogen Audiosignale liegen elektrisch parallel geschaltet als symmetrische Signale auf D-Sub-Buchsen sowie als unsymmetrische Signale auf BNC-Buchsen an. Sie können daher nicht gleichzeitig genutzt werden.

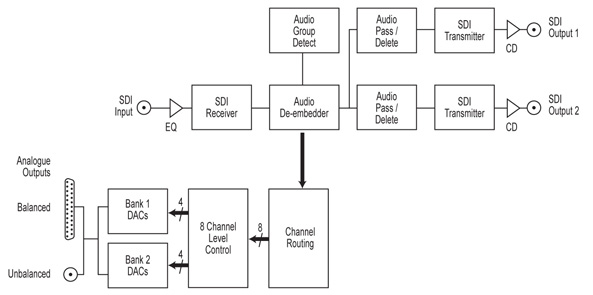

Blockschaltbild für RB-VHDMA8.
Dieses Produkt besitzt Einstellparameter, die mit Hilfe der Software Sonifex SCi
(Serial Control Interface) editiert werden können. Folgen Sie diesem Link, um die SCi-Software herunterzuladen >
Technische Daten RB-VHDMA8 |
|
Frontseitige Bedienelemente und Anzeigen
|
|
| Bank-Auswahl: | Bank 1 oder 2 |
| Bank-Kanalauswahl: | Kanal 1, 2, 3 oder 4 |
| Gruppenauswahl: | Gruppe 1, 2, 3 oder 4 |
| Gruppen-Kanalauswahl: | Kanalgruppe 1,2,3 oder 4 |
| Status: | 1 x SDI-Eingangsstatus LED 2 x SDI-Ausgangsstatus LEDs 4 x Audiogruppenstatus LEDs |
Audio-Spezifikationen |
|
| Maximaler Ausgangspegel: | +24dBu (symmetrisch) |
| Ausgangsimpedanz: | <50Ω (symmetrisch) |
| Pegelbezug: | 12dBu, 18dBu oder 24dBu Bezug 0 dBFS (Jumper, intern) |
| Signal-Rausch-Abstand: | Besser als -106 dB (RMS A-Gewichtet bei 24 Bit, symmetrisch) |
| Verzerrung & Rauschen: | Besser als -85 dB THD+N bei 1kHz (symmetrisch) |
| De-Embedding Verzögerung: | 3G/HD/SD: 1,1 ms |
Anschlüsse |
|
| Audioausgänge (Audio): | 8 Ausgänge via BNC (unsymmetrisch) oder D-Sub-Buchse (symmetrisch) |
| Anschlussbuchsen: | 8 x BNC 2 x 25-polige D-Sub-Buchse |
| Stromanschluss: | Gefilterter IEC-Anschluss, automatisch 85-264V AC @47-63Hz, gesichert, max 14W |
Gerätetyp |
|
| RB-VHDMA8 | 3G/HD/SD-SDI De-embedder, 8 analoge Ausgänge |
Gemeinsame Spezifikationen der Geräte RB-VHEMA8, RB-VHDMA8, RB-VHCMA4 & RB-VHCMD16 |
|
SDI-Spezifikationen
|
|
| SDI-Eingang: | 1 x BNC, 3G/HD/SD-SDI |
| SDI-Ausgänge: | 2 x BNC, 3G/HD/SD-SDI, Re-clocked |
| Impedanz: | 75Ω |
| Ausgangsjitter: | <0.2UI (3G <0.3UI) |
| Ausgangspegel: | 800mV +/- 10% |
| Verlust: | <15dB bei 1500MHz |
| Unterstützte SDI-Standards: | 270Mbps, SMPTE-259M-C (SD) 1.485 or 1.4835Gbps, SMPTE-292M (HD) 2.97 or 2.967Gbps, SMPTE-424M (3G), SMPTE 425M-A |
| Unterstützte Video-Formate: | 525/59.94 (SMPTE-125M 625/50 (ITU-R BT.656) 720p/23.98, 24, 25,
29.97, 30, 50, 59.94, 60 (SMPTE-296M) 1035i/59.94, 60 (SMPTE-260M) 1080i/50, 59.94, 60 (SMPTE-274M) 1080p/23.98, 24, 25, 50, 59.94, 60 (SMPTE-274M) 1080pSF/23.98, 24, 25, 29.97, 30 (RP-211) 1080i/50 (SMPTE-295M)1080p/50 (SMPTE-295M) |
| Video Verzögerung: | SD: 290 Pixel / 22 uns HD: 570 Pixel / 8 us 3G: 570 Pixel / 4 us |
| Eingebundenes Audiosignal: | 48kHz, synchronous SMPTE-272M-ABC SMPTE-299M |
| Serielle Schnittstelle: | RS232, 9-polige D-Sub-Buchse |
| Ethernet-Schnittstelle: | 10/100Mbps |
| Sicherung: | Anti-surge fuse 1A 20 x 5mm |
Abmessungen |
|
| Maße: | 48cm (B x 15.8cm (T*) x 4.2cm (H) (1 HE) 19” (B) x 6.2” (T*) x 1.7” (H) (1 HE) |
| Verpackt: | 59cm (B) x 27.5cm (T) x 11cm (H) 23.2” (B) x 10.8” (T) x 4.3” (H) |
| Gewicht: | Netto: 1.8kg Verpackt: 2.3kg Netto: 4.0lb Verpackt: 5.1lb |
| * Hinweis: Dieses Gerät ist etwas tiefer als die Standard-Redboxen. |
|
