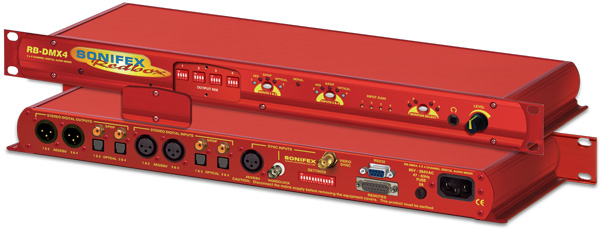

4 x 4-Kanal Digital-Audiomixer/-router RB-DMX4 (Abbildung zeigt Video-Sync-Option).
4 x 4-Kanal Digital-Audiomixer/-router RB-DMX4
Der RB-DMX4 ist ein Digitalmixer mit der
Möglichkeit, vier Mono- oder zwei Stereo-Eingangskanäle auf vier Mono- oder
zwei Stereo-Ausgangskanäle zu schalten und zu mischen. Die Eingänge werden
dabei automatisch einer Abtastratenwandlung unterzogen, um die Mischung
mehrerer Digitalquellen zu vereinfachen. Alle Einstellungen können einfach über
DIP-Schalter vorgenommen werden und erlauben jede mögliche Signalführung.
Der RB-DMX4 besitzt sechs zweikanalige Digitaleingänge- je zwei im AES/EBU-, zwei im elektrischen und zwei im optischen TOSlink-Format, die über zwei Eingangswahltasten ausgewählt werden können. Somit müssen je zwei Kanäle (1 & 2 sowie 3 & 4) im gleichen Digitalformat zugeführt werden. Die Abtastratenwandlung am Eingang erlaubt es, Signale unterschiedlicher Herkunft, die nicht miteinander synchronisiert sein müssen, zu mischen und die Abtastrate der Ausgänge frei zu wählen. Die LEDs in den Drucktasten zur Eingangswahl signalisieren die erfolgreiche oder fehlende Synchronisation der Eingänge.
Jeder der vier Eingangskanäle kann über ein Trimmpotentiometer in seinem Pegel abgesenkt werden. Dadurch können Signale sehr einfach mit unterschiedlichen Pegeln gemischt werden. Zur Überwachung der Eingangspegel ist jedem Kanal eine Mehrfarb-LED zugeordnet. Vier Signalpräsenz-LEDs im Bereich der MONITOR-Taste zeigen den Ausgangspegel an. Der Ausgangspegel wird über den OUTPUT GAIN-Modus umgeschaltet.
Die beiden Stereoausgänge liegen immer gleichzeitig in den Formaten AES/EBU, S/PDIF und TOSlink (optisch) an den entsprechenden Ausgangsbuchsen an. Dadurch kann das Gerät gleichzeitig als digitaler Splitter arbeiten. Über DIP-Schalter auf der Geräterückseite kann die Abtastrate der Ausgänge eingestellt werden. Zur Auswahl stehen die Abtastraten 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz oder 192kHz.
Zur externen Synchronisation besitzt das Gerät serienmäßig einen BNC-Wordclockeingang sowie einen AES/EBU-Synchronisationseingang. Optional können die Zusatzkarten RB-SYA und RB-SYD eingebaut werden, um das Gerät zu analogen oder digitalen Videosignalen zu synchronisieren. Die Taktquelle wird über DIP-Schalter auf der Geräterückseite ausgewählt. Sollte die gewählte Synchronisationsquelle kein gültiges Taktsignal liefern, beginnt die LED in der MONITOR- Taste zu blinken. Das Gerät kann in den folgenden Modi arbeiten:
Master-Modus
In diesem Modus arbeitet das Gerät als Master. Als Taktquelle wird der interne Taktgenerator mit der eingestellten Abtastrate verwendet.
Auto Sync-Modus
In diesem Modus folgt die Abtastrate dem gewählten Sync-Eingang. Fällt die Taktquelle aus, läuft das Gerät mit dem internen Taktgeber bei der eingestellten Abtastrate weiter.
Auto Lock-Modus
Dies entspricht weitgehend dem Auto Sync Mode, mit dem Unterschied, dass das Gerät bei Ausfall der Taktquelle mit dem internen Taktgenerator bei der Abtastrate weiter arbeitet, die der zuletzt empfangenen Abtastrate am nächsten liegt.
Slave-Modus
In diesem Modus folgt das Gerät der gewählten Taktquelle. Fällt das
Taktsignal aus, wird der Ausgang des Gerätes stumm geschaltet.
Auf der Frontseite des Gerätes befindet sich ein Kopfhöreranschluss mit
Lautstärkeregler, über den alle vier Ausgänge abgehört werden können. Die
Kanalwahl geschieht über eine Drucktaste, die als Zusatzfunktion eine
Pegelanhebung von 12 dB gestattet, wenn sie gedrückt gehalten wird. Sollte sich
das Ausgangssignal nah an der der 0 dBFS-Grenze befinden, kann auf der
Geräterückseite eine digitale Pegelabsenkung von 12 dB zugeschaltet werden.
Das Gerät kann sowohl in Mono als auch in Stereo arbeiten. Die Umschaltung
geschieht über einen DIP-Schalter, die sich ebenfalls auf der Rückseite
befindet. Im Stereomodus liegt am Kopfhörerausgang automatisch das
entsprechende Kanalpaar an. Außerdem wird die Pegelregelung der beiden
Stereokanäle verkoppelt.
Um maximale Betriebssicherheit zu gewährleisten, nutzt das RB-DMX4 einen vollständig passiven Bypass, der das Eingangssignal bei Stromausfall über Relais direkt auf den Ausgang schaltet. Dadurch kann sicher gestellt werden, dass das Signal selbst bei einem Defekt weitergeleitet und gesendet werden kann. Dies ist vor allem in der Hauptsendeschiene notwendig. Die Bypassfunktion arbeitet nur für die elektrischen und nicht den optischen Signalweg.
Blockschaltbild RB-DMX4
Dieses Produkt besitzt Einstellparameter, die mit Hilfe der Software Sonifex SCi
(Serial Control Interface) editiert werden können. Folgen Sie diesem Link, um die SCi-Software herunterzuladen >
Technische Daten RB-DMX4 |
|
Audio-Spezifikationen |
|
| Dynamikumfang: | >138dB |
| Verzerrung & Rauschen: | <-137dB THD + N bei 1kHz, Bezug 0 dBFS |
| Ein- und Ausgangsimpedanz: | 110Ω ±20% AES/EBU symmetrisch 75Ω ±5% S/PDIF unsymmetrisch 50Ω BNC-Wordclock |
| Pegel: | Symmetrisch: 3V/10V Spitze-Spitze min/max Unsymmetrisch: Min 0.5V±20% Spitze-Spitze |
| Abtastraten: | 32, 44.1, 48, 88.2, 96,176.4 und 192kHz |
| Bittiefe: | Bis 24Bit |
Frontseitige Bedienelemente & Anzeigen
|
|
| Digital-Eingangswahl: | AES/EBU, S/PDIF oder TOSlink (optisch) viaDrucktasten INPUT 1 & 2 oder INPUT 3 & 4 |
| Mix-Regelung: | Ausgangswahl über DIP-Schalter (verschraubt abdeckbar) |
| Eingangspegel: | Eingangspegelregelung einstellbar über versenkte Trimpotentiometer
zwischen -∞ (Stummschaltung) und Unity-Gain |
| Ausgangspegel: | Über Drucktaste uzmschaltbar zwischen 0dB, 3dB, 6dB und 12dB |
| Monitorauswahl: | Kanalwahl für Kopfhörer via Drucktaste |
| Anzeigen: | Einstufige (Signal vorhanden/nicht vorhanden) Ein- und
Ausgangspegel-LED für jeden Kanal |
Rückseitige Bedienelemente |
|
| Abtastrate: | 32, 44.1, 48, 88.2, 96,176.4 oder 192kHz via DIP-Schalter |
| Synchronisationsquelle: | INPUTS 1&2, INPUTS 3&4, AES Sync, Word Clock, Video Sync via
DIP-Schalter |
| Synchronisations-Modus: | Master, Auto Sync, Auto Lock, Slave via DIP-Schalter |
| Stereo/Mono-Umschaltung: | via DIP-Schalter |
| Kopfhörerpegelabsenkung: | 12 dB Monitorabsenkung via DIP-Schalter |
| Steuerung über Serielle Schnittstelle: | Aktivierung via DIP-Schalter |
| Start-Modus: | Boot-up Basecode oder Firmware via DIP-Schalter |
Anschlüsse |
|
| Digitaleingänge: | 2 x AES/EBU XLR dreipolig, weiblich 2 x S/PDIF Cinch 2 x TOSLink optisch |
| Digitalausgänge: | 2 x AES/EBU XLR dreipolig, männlich 2 x S/PDIF Cinch 2 x TOSLink optisch |
| Synchronisationseingänge: | 1 x AES/EBU XLR dreipolig, weiblich 1 x Wordclock BNC 1 x Video Input (optional) |
| Fernsteuerung: | 15-polig D-Sub |
| Serieller Anschluss: | RS232, RJ45-Buchse |
| Stromanschluss: | Gefilterter IEC-Anschluss, automatisch 85-264VAC@47- 63Hz, max 10W |
| Sicherung: | Anti-surge fuse 1A 20 x 5mm |
Gerätetyp |
|
| RB-DMX4: | 4 x 4-Kanal Digital-Audiomixer/-router |
Abmessungen |
|
| Maße: | 48cm (B) x 10.8cm (T*) x 4.2cm (H) (1HE) 19” (B) x 4.3” (T*) x 1.7” (H) (1HE) |
| Verpackt: | 59cm (B) x 27.5cm (T) x 11cm (H) 23.2” (B) x 10.8” (T) x 4.3” (H) |
| Gewicht: | Netto: 1.4kg Verpackt: 2.0kg Netto: 3.1lb Verpackt: 4.4lb |
Zubehör |
|
| RB-SYA: | Analoge Video-Sync Zusatzkarte (NTSC, PAL & SECAM) |
| RB-SYD: | Digitale Video-Sync Zusatzkarte (SD-SDI & HD-SDI) |
| RB-RK3: | Rückseitige 1HE 19" Befestigung für große Redboxen |
| *Hinweis: Das Gerät ist etwas tiefer als die Standard-Redboxen. | |
