Radio-Capture-Karte
PC-DAB1-4 Multi-Ensemble DAB+/DAB Radcap PCle-Karte.

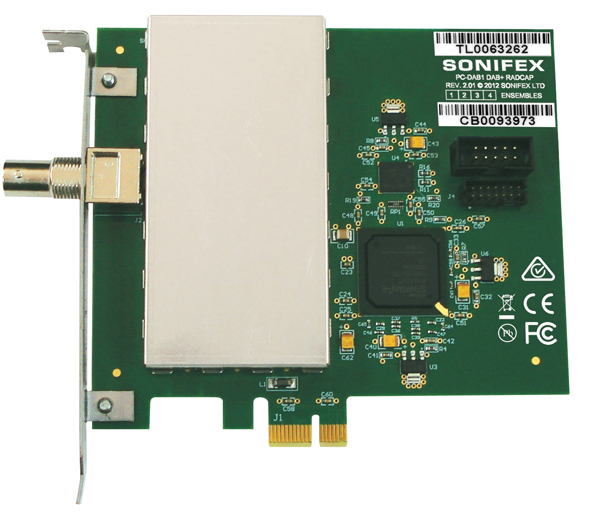

PC-DAB1-4 Multi-Ensemble DAB+/DAB Radcap PCle-Karte
Erprobt mit: |
|||||||
 |
 |
 |
 |
||||
 |
 |
 |
 |
||||
 |
 |
||||||
Die DAB+/DAB PCIe Radio-Digitalisierungskarte empfängt und dekodiert die gesamten Inhalte von bis zu vier DAB+/DAB Ensembles und rendert jeden Hörfunkdienst als virtuelles Windows-Audio-Capture-Device zur Verwendung mit Software für Mehrkanalaufzeichnung oder zum Abhören.
Außerdem stehen durch eine einfache Schnittstelle zur Anwendungsprogrammierung Übertragungsdatendienste, darunter DLS-Text und MOT-Slideshows, und vollständige Informationen aus dem schnellen Informationskanal (FIC). Die Karte unterstützt sowohl die alte DAB MP2 Audiokodierung als auch die neue, bei DAB+ Ausstrahlungen verwendete HE-AAC v2 Kodierung.
Zum Aufzeichnen der Audiostreams von der DAB+ Radcap können alle Anwenderprogramme eingesetzt werden, die von Eingabegeräten für digitales Audiomaterial aufnehmen. Für jeden einzelnen Hörfunkdienst stehen über die Mischerports ein Aufzeichnungspegel und eine Stummschaltung zur Verfügung.
Außerdem ist eine Abtastkontroll-Anwendung integriert, die für jede Karte ein Bedienfeld anzeigt und für alle Hörfunkdienste Schaltflächen erstellt. Beim Anklicken einer Schaltfläche wird der Ton durch das Standard-Ausgabegerät abgespielt und gleichzeitig werden die von dem Hörfunkdienst erhaltenen Informationen sowie alle übertragenen DLS-Texte und MOT-Bilder angezeigt.
Die Anzahl der Ensembles ist werkseitig auf 1 (PC-DAB1), 2, 3 oder 4 (PC-DAB4) eingestellt, kann aber durch einen zusätzlich erhältlichen Erweiterungsschlüssel vor Ort aufgerüstet werden. Es können mehrere Karten installiert und so gleichzeitig mehr als vier Ensembles abgehört und aufgezeichnet werden.
Mit der Karte wird eine Abtastanwendung bereitgestellt, die das Überwachen von DAB+/DAB Audio und Daten ermöglicht sowie diagnostische Anzeigen des Ensemblespektrums, Anzeigen für die Signalqualität und einen Zähler für nicht korrigierte Fehler zur Verfügung stellt. Jedes Kartenfeld zeigt Namen und Kennung des Ensembles zusammen mit dem Phasenreferenz-Korrelationspegel und dem Signalspektrum an.
Technische Daten der PC-DAB1-4 |
|
Unterstützte Betriebssysteme |
|
| Plattform: | Windows Vista, Server 2008, Windows 7, Server 2008 R2, Windows 8, Server 2012, Windows 10 und Server 2016 (Unterstützung von Versionen mit 32 Bit und 64 Bit) (Hinweis: Windows XP und Server 2003 werden nicht unterstützt) |
| Prozessor: | 2GHz Quad-Core oder besser |
| Speicher: | 1GB Minimum |
| Motherboard: | PCIe-Slots, PCIe-x1 oder länger |
| Sonstiges: | Soundkarte oder Motherboard-Sound-Port zur akustischen Überwachung |
Spezifikationen |
|
| Abstimmbereich: | Band III (174-240 MHz) |
| DAB-Format: | Modus 1 |
| RF-Eingang: | BNC-Anschluss |
| PCIe-Schnittstelle: | PCIe-x1 Single Lane PCIe 1.1 |
| Anzahl der Ensembles: | Werkseitig konfiguriert für 1, 2, 3 oder 4 Ensembles (vor Ort gegen Aufpreis erweiterbar) |
| Gesamtzahl der Dienste: |
128 |
| Fehlerkorrektur: | Soft-Decision Viterbi inner Decoder, Reed-Solomon outer Decoder |
| Audio-Dekodierung: | MP2 und HE-AAC v2 |
| Audioformat: | 48kHz 16 Bit Stereo (Abtastraten und Bit-Tiefen von anderen Anwendungen werden durch Windows-SRC unterstützt) (Dienste mit 24kHz und 32kHz werden intern auf bis zu 48kHz konvertiert) |
| Dekodierungslatenz: | 3 Sekunden |
Gerätetyp |
|
| PC-DAB | 1 DAB+ Ensemble PCIe Radio-Capture-Karte |
| PC-DAB2 | 2 DAB+ Ensemble PCIe Radio-Capture-Karte |
| PC-DAB3 | 3 DAB+ Ensemble PCIe Radio-Capture-Karte |
| PC-DAB4 | 4 DAB+ Ensemble PCIe Radio-Capture-Karte |
| PC-DABUP | Radcap DAB+ 1 Ensemble Upgrade |
Maße und Gewichte |
|
| Abmessungen: | 14cm (L) x 12.5cm (H) x 2cm (T) 5.5” (L) x 4.9” (H) x 0.8” (T) |
| Verpackungsmaße: | 27cm (L) x 22.5cm (H) x 6cm (T) 10.6” (L) x 8.9” (H) x 2.4” (T) |
| Gewicht: | Netto: 0.10kg Brutto: 0.20kg Netto: 0.2lbs Brutto: 0.4lbs |
