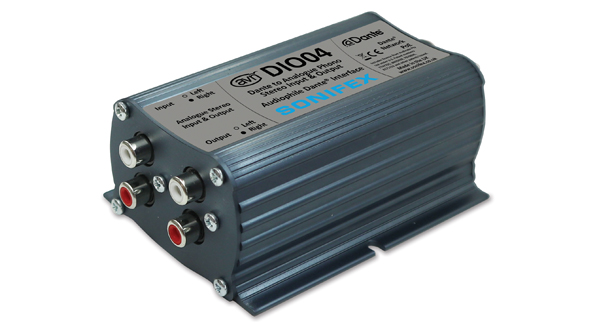

Schrägansicht |
Frontansicht |

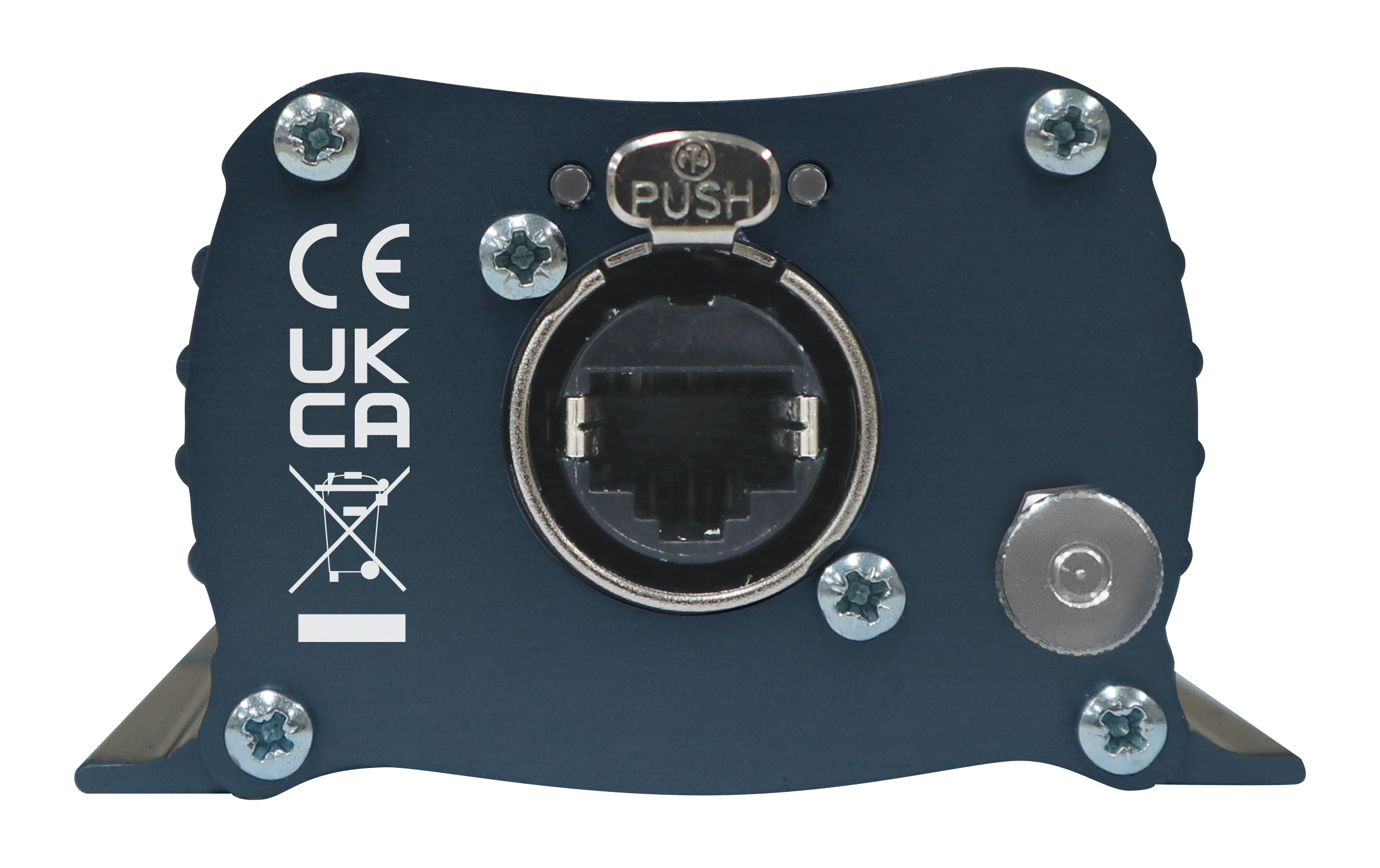

Rückansicht |
AVN-DIO04 Dante® zu Analog Phono-Stereo-Eingang & -Ausgang
Das AVN-DIO04 ist ein Dante zu Analog Phono-Stereo-Eingangs- & Ausgangskonverter aus der Sonifex DIO-Serie von Dante Ein- und Ausgabegeräten. Es verfügt über analoge Stereo-Eingangs- und Ausgangs-Phono-Anschlüsse und einen Neutrik-etherCON®-Anschluss für die direkte Verbindung an ein Dante AoIP-Netzwerk.
Hinweis: Je nach Art Ihrer PoE-Speisung könnte es notwendig sein, das Gerät mit dem Erdungsanschluss an der Rückseite zu erden, um die Audio-Leistung zu maximieren.
Jedes Sonifex DIO-Interface bietet eine einfache, komfortable und elegante Plug-and-Play-Methode für das Verbinden von traditionellen analogen und digitalen Audio-Geräten mit dem Dante-AoIP-Audio-Netzwerk.
Die A/D- und D/A-Schaltung bietet einen Dynamikumfang von 114 dB(*) - zehnmal besser als ähnliche konkurrierende Produkte. Alle DIO-Produkte verwenden den Dante-Controller für die Konfigurierung und werden durch PoE (Power over Ethernet) gespeist. Sie verfügen über robuste Aluminiumgehäuse mit seitlichen Schlitzen für die Schraubbefestigung und enthalten überragende Audio-Schaltungen für optimale Audio-Leistung. Alle haben stabile Neutrik-etherCON®-Anschlüsse und arretierende Audio-Anschlüsse für extrem zuverlässige Anschlussfähigkeit.
* Hinweis: Da die Ein- & Ausgänge dieses Geräts unsymmetrisch sind, liegt die Leistung 6 dB unter der von symmetrischen AVN-DIO-Produkten.
- 2 x analoge Phono-Eingänge.
- 2 x analoge Phono-Ausgänge.
- Neutrik etherCON® Ethernet-Anschluss.
- Vollständig mit Dante kompatibles Gerät.
- Kompatibel mit AES67.
- Dante Domain Manager konform.
- Höchste Qualität, großer Dynamikumfang bei der D/A- und A/D-Wandlung.
- Gespeist über PoE (Power over Ethernet).
Technische Daten für das AVN-DIO04 |
|
Pin-Belegung analoge Phono-Ein- & Ausgänge |
|
| Pin | Funktion |
| Innen: | Signal (Weiß - Links, Rot - Rechts) |
| Außen: | Erdung des Gehäuses |
Line-Eingang - RCA Phono |
|
| Parameter | Beschreibung |
| Eingangsimpedanz: | >5 kΩ unsymmetrisch |
| 0-dBFS-Line-Up: | +12 dBu |
| Frequenzgang: | 20 Hz bis 20 kHz, +0/-0,5 dB (Bezug 1 kHz) |
| THD+N: | <-114 dBFS, -18 dBu, 20 Hz bis 20 kHz, 20 kHz Bandbreite |
| Dynamikumfang: | >114 dB A-gewichtet, 20 kHz Bandbreite, Rs=200 Ω |
| Übersprechen: | <-100 dB |
Line-Ausgang - RCA Phono |
|
| Parameter | Beschreibung |
| Ausgangsimpedanz: | <200 Ω symmetrisch |
| 0-dBFS-Line-Up: | +12 dBu |
| Frequenzgang: | 20 Hz bis 20 kHz, +0/-0,5 dB (Bezug 1 kHz) |
| THD+N: | <-114 dBu, -30 dBFS, 20 Hz bis 20 kHz, 20 kHz Bandbreite |
| Dynamikumfang: | >114 dB A-gewichtet, 20 kHz Bandbreite |
| Übersprechen: | <-100 dB |
Dante |
|
| Parameter | Beschreibung |
| Beispielraten: | 44.1kHz, 48kHz, 88.2kHz, 96kHz |
| Codierung: | PCM 16, PCM 24, PCM 32 |
PoE-Strom |
|
| Standard | 802.3af |
| Klasse | 0 |
| PD-Leistungsbereich | 0.44 W to 12.94 W |
| Typischer PSE-Stromverbrauch | 5 W |
| Max. PSE-Stromverbrauch | 15.4 W |
Gerätetyp |
|
| AVN-DIO04: | Dante® zu Analog Phono-Stereo-Eingang & -Ausgang |
Abmessungen und Gewicht |
|
| Abmessungen: | 11,1 cm (B) x 7,3 cm (T) x 4,3 cm (H) 4,4” (B) x 2,9” (T) x 1,7” (H) |
| Abmessungen (verpackt): | 17,4 cm (B) x 9,5 cm (T) x 5,6 cm (H) 6,9” (B) x 3,7” (T) x 2,2” (H) |
| Gewicht: | Netto: 0,2 kg verpackt: 0,3 kg Netto: 0,44 lbs verpackt: 0,66 lbs |
